磨机衬里国家标准GB/T18241.2—2000

中华人民共和国国家标准

橡胶衬里    第2部分    磨机衬里          GB/T18241.2-2000

 Rubber lining-Part 2-Lining for grinding mills

本标准规定了磨机衬里（以下简称衬里）的产品分类技术要求试验方法验收规则及标志、包装、运输与贮存等。

1范围

本标准适用于陶瓷、建材、化肥、化工矿山、冶金矿山等行业的磨机衬里村里为磨机的耐磨防护层，同时起减震降噪的作用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqv ISO37:1994）GB/T531-199橡胶袖珍硬度计 idt压入硬度试验方法（idt ISO7619:1986）

GB/T1681-1991硫化橡胶回弹性的测定（eqv ISO4662:1986）

GB/T1689-1998硫化橡胶耐磨性能的测定（用阿克隆磨耗机）

GB/T3512-1983（89）橡胶热空气老化试验方法

GB/T9867-1988硫化橡胶耐磨性能的测定（旋转辊筒式磨耗机法）（neq ISO4649:1985）

3产品分类

衬里按工况条件分为以下三类:

A类:粗磨磨机衬里；B类:棒磨和自磨磨机衬里；C类:细磨磨机衬里。

4产品标记

4.1标记方法

产品类别部件名称、磨机直径。

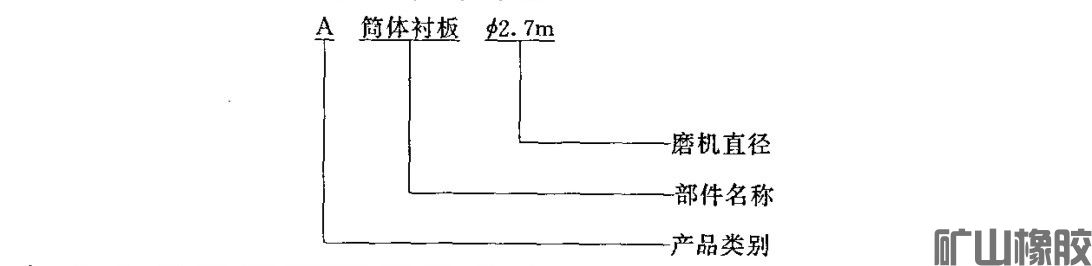

4.2标记示例

直径为2.7m的粗磨磨机用筒体衬板，其标记如下:

5技术要求

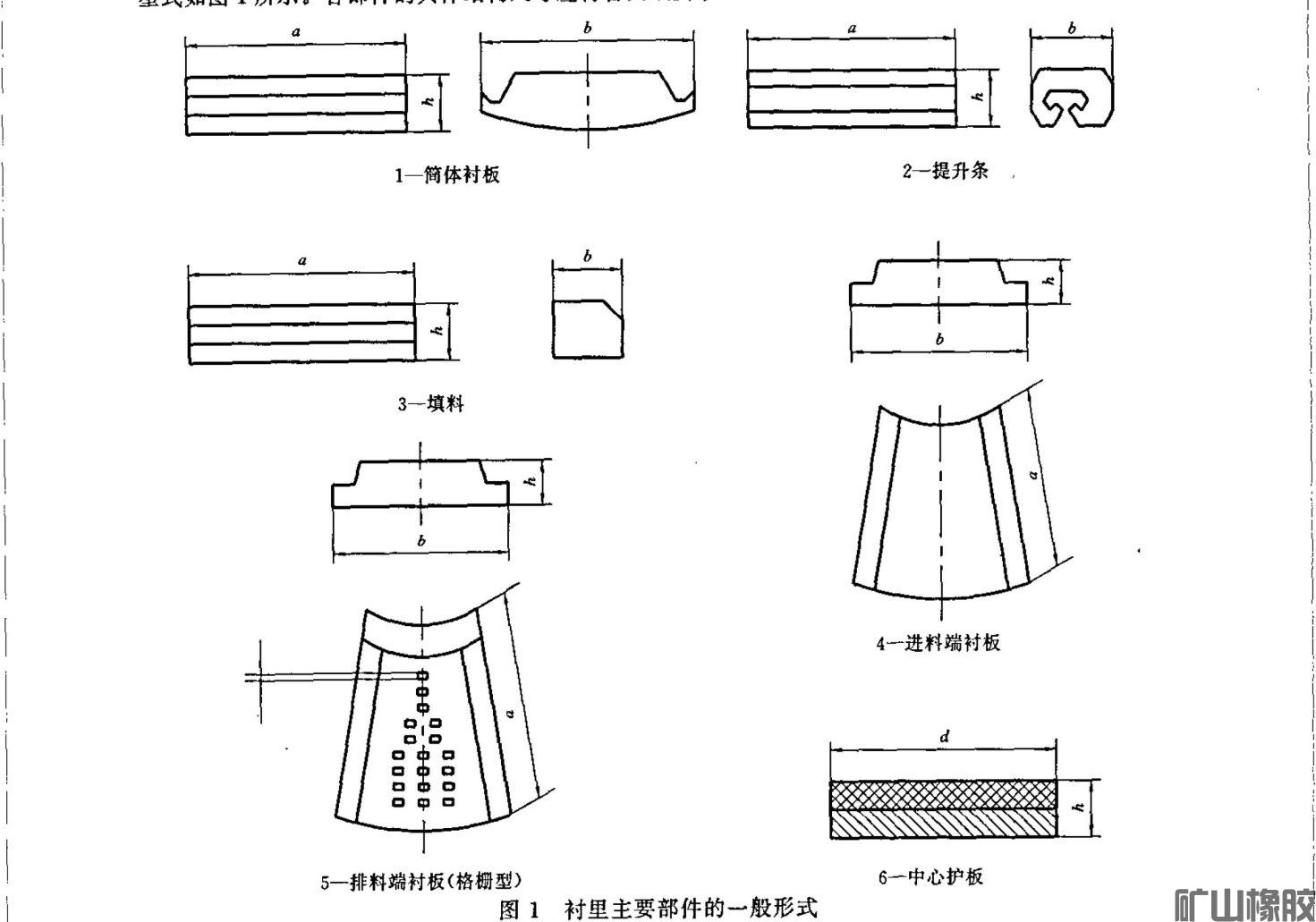

5.1衬里一般由筒体衬板、提升条、填料、进料端衬板、排料端衬板、中心护板等组成，主要部件的一般型式如图1所示。各部件的具体结构尺寸应符合图纸要求。

 图1衬里主要部件的一般形式

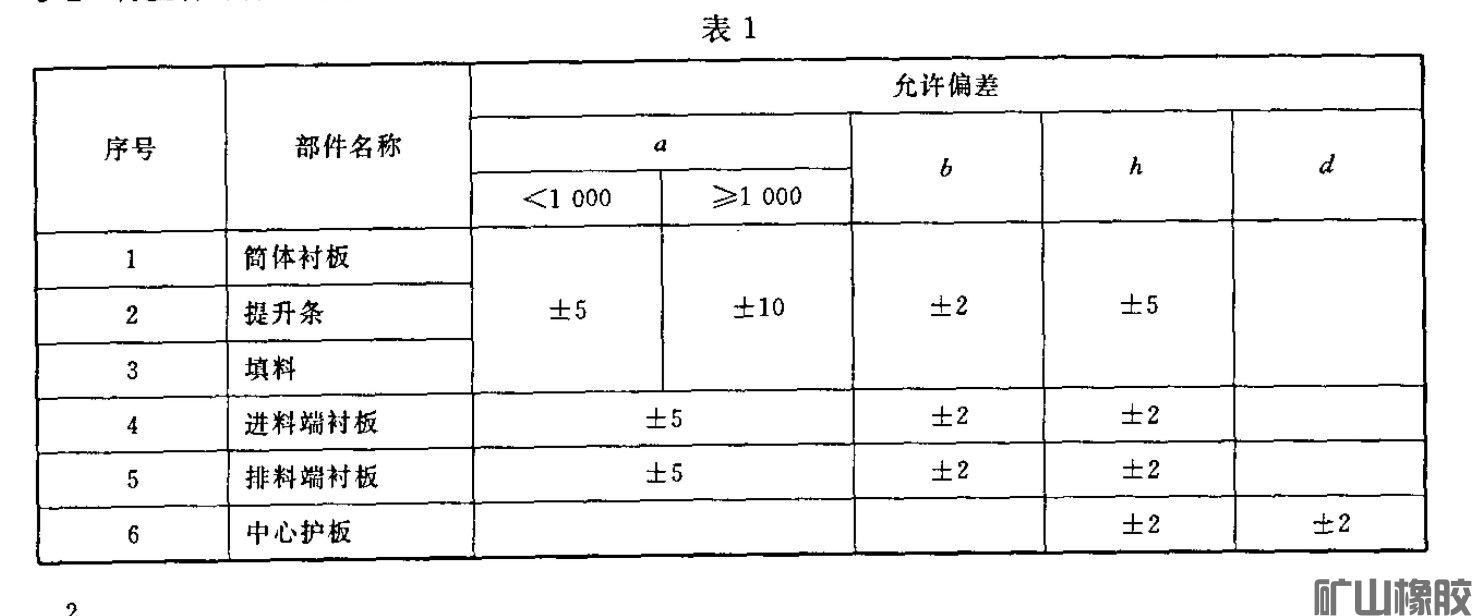

 5.2衬里各部件的外形尺寸允许偏差按表1规定

 5.4衬里的物理机械性能应符合表2规定。

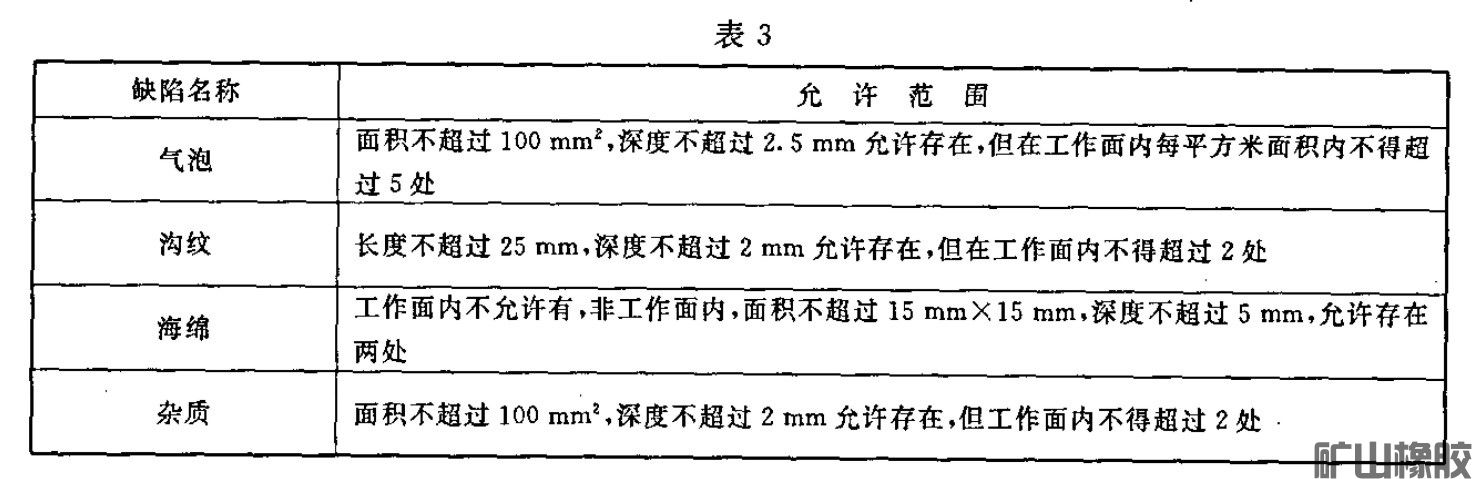

 5.5衬里外观质量应符合表3规定。

 6试验方法

6.1衬里各部件外形尺寸及衬里最低厚度用钢尺或相应的量具进行测量

6.2拉伸强度、扯断伸长率、扯断永久变形的测定按GB/T528的规定进行。

6.3硬度的测定按GB/T531的规定进行。

6.4回弹性的测定按GB/T1681的规定进行。

6.5热空气老化性能的测定按GB/T3512的规定进行。

6.6阿克隆磨耗的测定按GB/T1689的规定进行。

6.7相对体积磨耗量的测定按GB/T9867的规定进行。

6.8衬里的外观质量用目测和相应的量具进行检测。

7验收规则

7.1组批与取样

以50t同一类型的衬里为一批，当月产量不足5t时，以每月产量为一批。在外形尺寸允许偏差、衬里最低厚度和外观质量检验合格的衬里中随机抽取一组试样，进行物理机械性能试验

7.2检验分类

7.2.1出厂检验

检验项目:外形尺寸允许偏差、衬里最低厚度外观质量及表2所列全部物理机械性能

外形尺寸允许偏差、衬里最低厚度和外观质量应逐件进行检验，表2所列全部物理机械性能按批进行检验。

7.2.2型式检验

7.2.2.1衬里应在下列情况之一时进行型式检验:

a）新产品或老产品转厂生产的试制定型鉴定

b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；

c）正常生产时，每半年进行一次

d）产品长期停产后，恢复生产时；

e）出厂检验结果与上次型式试验有较大差异时；

f）国家质量监督机构提出进行型式试验要求时。

7.2.2.2检验项目:本标准所列全部技术要求均为型式检验项目。

7.3判定规则

外形尺寸允许偏差或外观质量如有一项不合格，则该件产品为不合格品。

其他性能如有一项不符合要求，则应另取双倍试样进行该项复试，如仍有一个样品不符合要求，则该批产品为不合格品。

8标志、包装、运输与贮存

8.1衬里应在各部件非工作面上印有明显的永久性标志内容包括:标记、制造厂名或商标、批号及检验员代号。

8.2衬里应按类别、规格分别进行排架或木箱包装，包装应满足运输需要和用户要求，每个包装箱内应附有质量合格证，内容包括:产品名称、产品标记生产日期制造厂名、厂址、商标及执行标准号。

8.3衬里在贮存时，应分类平稳堆叠，叠放高度不超过1.5m，贮存温度为一20℃～＋35℃，相对湿度为50％～80％，并距热源1m以外。库存时间满6个月时，应对衬里进行翻动。

8.4衬里在运输与贮存时应避免日晒雨淋，不得与酸、碱、油类等有害物质接触。

8.5在遵守8.3、8.4规定的条件下，衬里自制造日期起，在一年的贮存期内，其质量性能应符合本标准要求。

附录A

（提示的附录）

磨机衬里一般工作条件

A1本标准所规定的磨机衬里使用温度一般不应超过70℃.

A2研磨体可采用钢球、钢棒、砾石等。钢球直径一般不大于80mm，钢棒直径一般不大于100mm，砾石直径一般不大于350mm

A3衬里用于中硬以上矿石磨机，给料粒度不大于15mm

A4磨机转速不宜超出临界转速的75％～80％。

A5物料浆宜近于中性。

A6衬里按研磨工况条件分为A、B、C三类A类适用于粗磨磨机（一段球磨磨机），B类适用于棒磨和自磨磨机；C类适用于细磨磨机（二段磨机或三段磨机）如陶瓷、湿法水泥、磷肥行业等。

A7衬里的综合使用性能不仅由橡胶的物理机械性能决定，还应按照磨机的不同使用条件选择适当的结构形式和规格的衬里。
